| Ονομασία μάρκας: | ANS |
| Αριθμός μοντέλου: | ANS-rcd-32A |
| MOQ: | 1PC |
| τιμή: | USD |
| Πληροφορίες συσκευασίας: | τυποποιημένη συσκευασία εξαγωγής |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

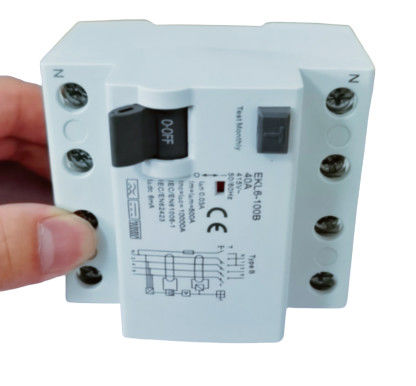

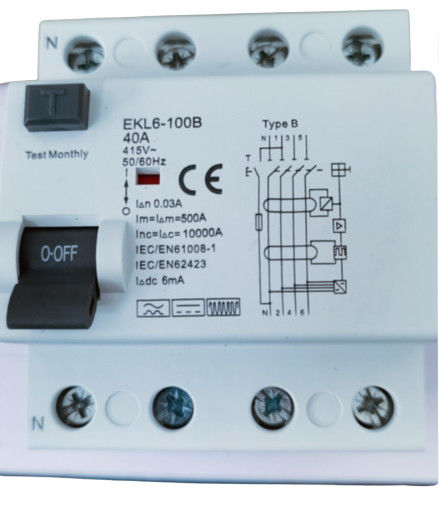

Υπόλοιπος τρέχων διακόπτης 40A συσκευών Rcd RCCB διακοπτών με το διακόπτη ΣΥΝΕΧΟΎΣ 6mA προστασίας RCCB
Τεχνικά στοιχεία
| Τρόπος | Ηλεκτρομαγνητικός | ||||||||
| Τύπος (μορφή κυμάτων της γήινης διαρροής που αισθάνεται) Εκτιμημένο ρεύμα μέσα |
Β25,40,63A | ||||||||
| Πολωνοί | 2P, 4P | ||||||||
| Εκτιμημένη τάση Ue | 2P 240V~, 4P 415V~ | ||||||||
| Τάση Ui μόνωσης | 500V | ||||||||
| Εκτιμημένη συχνότητα | 50/60Hz | ||||||||
| Εκτιμημένο υπόλοιπο ρεύμα λειτουργίας (μέσα△) | 30mA | ||||||||
| Εκτιμημένο υπόλοιπο λειτουργούν ρεύμα (Idc△) | 6mA | ||||||||
| Κάνοντας και σπάζοντας ικανότητα εκτιμημένων υπολοίπων (Im△) | 500A (In≤40A), 10In (In>40A) | ||||||||
| Τρέχον ολοκληρωμένο κύκλωμα Inc= βραχυκυκλώματος△ | 10,000A 10000 | ||||||||
| Ο χρόνος σπασιμάτων κάτω△ στην εκτιμημένη ώθηση αντιστέκεται την τάση (1.5/50) Uimp | ≤0.1s 4000V | ||||||||
| Διηλεκτρική τάση δοκιμής στο IND. Freq. για 1min | 2.5kV | ||||||||
| Ηλεκτρική ζωή | 2.000 κύκλοι | ||||||||
| Μηχανική ζωή | 4.000 κύκλοι | ||||||||
Εγκατάσταση
| Δείκτης θέσης επαφών | Ναι | ||||||||
| Βαθμός προστασίας Περιβαλλοντική θερμοκρασία (με καθημερινό average≤35℃) |
IP20 -5℃~+40℃ |
||||||||
| Θερμοκρασία αποθήκευσης | -25℃~+70℃ | ||||||||
| Τελικός τύπος σύνδεσης | Μπάρα τροφοδότησης busbar/U-τύπων καλωδίων/καρφίτσα-τύπων | ||||||||
| Τελικά κορυφή/κατώτατο σημείο μεγέθους για το καλώδιο | 35mm2 18-3AWG | ||||||||
| Τελικά κορυφή/κατώτατο σημείο μεγέθους για την μπάρα τροφοδότησης | 35mm2 18-3AWG | ||||||||
| Ροπή σκλήρυνσης | 22In-λίβρες 2.5Nm | ||||||||
| Μοντάρισμα | Στη ράγα EN60715 DIN (35mm) με τη βοήθεια της γρήγορης συσκευής συνδετήρων | ||||||||
| Σύνδεση | Παροχή ηλεκτρικού ρεύματος και στις δύο κατευθύνσεις | ||||||||
| Γωνία μονωτικών περιβλημάτων 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Πιστοποίηση: TUV
|
|
