| Ονομασία μάρκας: | ANS |
| Αριθμός μοντέλου: | ANS-rcbo-32A |
| MOQ: | 1PC |
| τιμή: | USD |
| Πληροφορίες συσκευασίας: | τυποποιημένη συσκευασία εξαγωγής |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

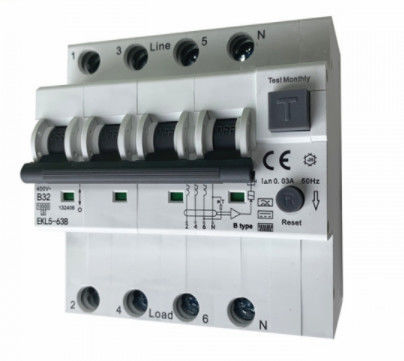

Το Β δακτυλογραφεί RCCB με Overcurrent το διακόπτη πόλων B32 MCB RCD τύπων Β RCBO 4 προστασίας
Τεχνικά στοιχεία
| Τρόπος | Ηλεκτρονικός | ||||||||||||||||||||||||||||||
| Τύπος Εκτιμημένο ρεύμα μέσα |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Πολωνοί | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Εκτιμημένη τάση Ue Τάση Ui μόνωσης |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Εκτιμημένη συχνότητα | 50/60Hz | ||||||||||||||||||||||||||||||
| Εκτιμημένο υπόλοιπο λειτουργούν ρεύμα (μέσα△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Χρόνος σπασιμάτων κάτω μέσα△ | ≤0.1s (τύπος <0.5s του S) | ||||||||||||||||||||||||||||||
| Εκτιμημένη σπάζοντας ικανότητα | 6,000A | ||||||||||||||||||||||||||||||
| Ενέργεια που περιορίζει την κατηγορία | 3 | ||||||||||||||||||||||||||||||
| Η εκτιμημένη ώθηση αντιστέκεται την τάση (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Διηλεκτρική τάση δοκιμής στο IND. Freq. για 1min | 2kV | ||||||||||||||||||||||||||||||
| Βαθμός ρύπανσης | 2 | ||||||||||||||||||||||||||||||
| Θερμομαγνητικό χαρακτηριστικό απελευθέρωσης | Β, Γ | ||||||||||||||||||||||||||||||
Εφαρμογή
Μηχανικά χαρακτηριστικά γνωρίσματα
| Ηλεκτρική ζωή | 4.000 κύκλοι | ||||||||||||||||||||||||||||||
| Μηχανική ζωή Δείκτης θέσης επαφών |
10.000 κύκλοι Ναι |
||||||||||||||||||||||||||||||
| Βαθμός προστασίας | IP20 | ||||||||||||||||||||||||||||||
| Θερμοκρασία αναφοράς για τον καθορισμό του θερμικού στοιχείου | 30℃ | ||||||||||||||||||||||||||||||
| Περιβαλλοντική θερμοκρασία (με καθημερινό average≤35℃) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Θερμοκρασία αποθήκευσης | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Εγκατάσταση
| Τελικός τύπος σύνδεσης Τελικά κορυφή/κατώτατο σημείο μεγέθους για το καλώδιο |
Μπάρα τροφοδότησης busbar/U-τύπων καλωδίων/καρφίτσα-τύπων 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Τελικά κορυφή/κατώτατο σημείο μεγέθους για την μπάρα τροφοδότησης | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Ροπή σκλήρυνσης | 22In-λίβρες 2.5Nm | ||||||||||||||||||||||||||||||
| Μοντάρισμα | Στη ράγα EN60715 DIN (35mm) με τη βοήθεια της γρήγορης συσκευής συνδετήρων | ||||||||||||||||||||||||||||||
| Σύνδεση | Από την κορυφή | ||||||||||||||||||||||||||||||
| Βοηθητική επαφή | Ekm1- | ||||||||||||||||||||||||||||||
| Επαφή συναγερμών Απελευθέρωση διακλαδώσεων |
Ekm1-ΦΒ Ekm1-MX |
||||||||||||||||||||||||||||||
| Γωνία μονωτικών περιβλημάτων 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Πιστοποίηση: TUV
|
|
