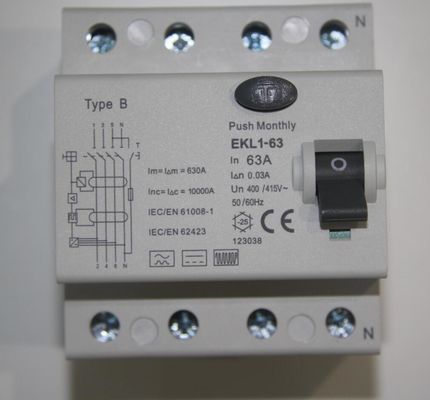

40A 4 υπόλοιπος τρέχων RCD Πολωνού 30mA διακόπτης τύπων Β 10KA

Γρήγορη λεπτομέρεια

Ο τύπος Β RCD εκτός από το κανονικό εναλλασσόμενο ρεύμα, μπορεί να ανιχνεύσει το εναλλασσόμενο ρεύμα υψηλής συχνότητας και τα καθαρά ρεύματα διαρροής ΣΥΝΕΧΟΎΣ γης. Μειώνοντας τον κίνδυνο πυρκαγιάς και ή η ηλεκτροπληξία μέσω της αυτόματης αποσύνδεσης του ηλεκτρικού ανεφοδιασμού στηρίζεται στην επιλογή του σωστού τύπου του RCCB EKL1-63B.

Προδιαγραφή

Εγκατάσταση

Σκοντάφτοντας τρέχουσα σειρά

Ανιχνεύσιμη μορφή κυμάτων	Να κυμαθεί άμεσος τρέχων ευαίσθητος	Απόδειξη ρευμάτων κύματος
Κατηγορία Β Η θέση σε λειτουργία εξασφαλίζεται για τα ημιτονοειδή υπόλοιπα παλόμενα ρεύματα ΣΥΝΕΧΉ υπόλοιπα ρεύματα εναλλασσόμενου ρεύματος, που εναλλάσσουν τα υπόλοιπα ημιτονοειδή ρεύματα μέχρι 1000Hz, κυμαιμένος άμεσα υπόλοιπα ρεύματα και για τα ομαλά άμεσα υπόλοιπα ρεύματα, είτε που εφαρμόζονται ξαφνικά είτε που αυξάνονται αργά.	Αντιδρούν στο εναλλασσόμενο ρεύμα και το κυμαιμένος ρεύμα ΣΥΝΕΧΏΝ ελαττωμάτων που φθάνουν σε 0 ή σχεδόν 0 εντός του ένας χρονικού διαστήματος συχνότητας κεντρικών αγωγών.	Ικανότητα κύματος RCCB. Μην σκοντάφτοντας στα τυποποιημένα 8/20 υs κύμα-τρέχοντα κύματα acc.to VDE 0432 μέρος 2 με τις τιμές ρευμάτων κύματος μέχρι 250A.

Εφαρμογή

• EV & εγκαταστάσεις PV
• Μετατροπείς συχνότητας
• Εγκαταστάσεις UPS
• Υψηλής συχνότητας μετατροπείς δύναμης
• Γραφεία παροχής ηλεκτρικού ρεύματος εργοτάξιων
• EKL1-63 ο τύπος Β RCDs μπορεί να ανιχνεύσει το ημιτονοειδές εναλλασσόμενο ρεύμα, κυμαιμένος συνεχές ρεύμα, σύνθετο των πολυσυχνικών καθώς επίσης και ομαλών ΣΥΝΕΧΏΝ υπόλοιπων ρευμάτων. Επιπλέον, οι σκοντάφτοντας όροι καθορίζονται με τις διαφορετικές συχνότητες από 50Hz σε 1kHz. Σε ένα ηλεκτρικό δίκτυο διανομής εναλλασσόμενου ρεύματος, ένα καθαρό ΣΥΝΕΧΈΣ υπόλοιπο ρεύμα μπορεί να παραχθεί κυρίως από τα τριφασικά αποκαθιστώντας κυκλώματα, αλλά και από κάποια συγκεκριμένη ενιαία φάση rectifiers.MIDA-80B ο τύπος Β RCD προορίζεται να χρησιμοποιηθεί για τα φορτία με τον τριφασικό διορθωτή, όπως οι κινήσεις μεταβλητής ταχύτητας, το σύστημα PV, ο σταθμός χρέωσης της EV και ο ιατρικός εξοπλισμός.

Λειτουργία

• Ηλεκτρικά κύκλωμα ελέγχου διακοπτών τύπων Β.
• Προστατεύστε τους ανθρώπους από τις έμμεσα επαφές και το additionalprotection ενάντια στις απευθείας επαφές.
• Προστατεύστε τις εγκαταστάσεις από τον κίνδυνο πυρκαγιάς λόγω των ελαττωμάτων μόνωσης. Οι υπόλοιποι τρέχοντες διακόπτες χρησιμοποιούνται με ανιχνεύσιμη μορφή κυμάτων επιλογής κατοικίας, tertiarysector και βιομηχανίας
• Η θέση σε λειτουργία κατηγορίας Β εξασφαλίζεται για τα ημιτονοειδή υπόλοιπα παλόμενα ρεύματα DCresidual ρεύματα εναλλασσόμενου ρεύματος,
• alternatingresidual ημιτονοειδή ρεύματα επάνω σε to1000Hz, να κυμαθεί άμεσο υπόλοιπο EKL1-63B
• ρεύματα και για τα ομαλά directresidual ρεύματα, είτε που εφαρμόζονται ξαφνικά είτε αυξαμένος αργά.
• Ευαισθησία 30mA θέσης σε λειτουργία - πρόσθετη προστασία ενάντια στη απευθείας επαφή EKL1-63B.
• Ο χρόνος θέσης σε λειτουργία στιγμιαίος, αυτό εξασφαλίζει στιγμιαία θέση σε λειτουργία (χωρίς χρονική καθυστέρηση).

Κατασκευή και χαρακτηριστικό γνώρισμα

• Κομψή εμφάνιση η κάλυψη και η λαβή στη μορφή τόξων κάνουν την άνετη λειτουργία.
• Παράθυρο εντοπισμού επαφών
• Διαφανής κάλυψη με σκοπό να φέρει την ετικέτα.
• Σε περίπτωση υπερφόρτωσης για να προστατεύσει το κύκλωμα, η λαβή RCCB σκοντάφτει και μένει στην κεντρική θέση, η οποία επιτρέπει μια γρήγορη λύση στην ελαττωματική γραμμή. Η λαβή δεν μπορεί να μείνει σε τέτοια θέση όταν χρησιμοποιείται χειροκίνητα. Παρέχει την προστασία ενάντια στο γήινο ελάττωμα/το ρεύμα διαρροής και τη λειτουργία της απομόνωσης.
• Το υψηλό ρεύμα βραχυκυκλώματος αντιστέκεται την ικανότητα EKL1-63B
• Εφαρμόσιμος στο τερματικό και τη σύνδεση μπαρών τροφοδότησης τύπων καρφιτσών/δικράνων
• Εξοπλισμένος με την προστατευμένη σύνδεση FI nger διακόπτης τερματικών EKL1-63B RCCB
• Τα πυρίμαχα πλαστικά μέρη υπομένουν την ανώμαλη θέρμανση και τον ισχυρό αντίκτυπο
• Αυτόματα αποσυνδέστε το κύκλωμα όταν εμφανίζεται το γήινο ελάττωμα/το ρεύμα διαρροής και υπερβαίνει την εκτιμημένη ευαισθησία. Ανεξάρτητος της παροχής ηλεκτρικού ρεύματος και της τάσης γραμμών, και απαλλαγμένος από την εξωτερική παρέμβαση, ενιαίος-πόλος RCCB διακύμανσης EKL1-63B τάσης με δύο τρέχουσες πορείες δύο-πόλος RCCB τριπολικό RCCB τριπολικό RCCB με τέσσερις τρέχουσες πορείες, τετραπολικός τρέχων διακόπτης RCCB

Πιστοποίηση: TUV
